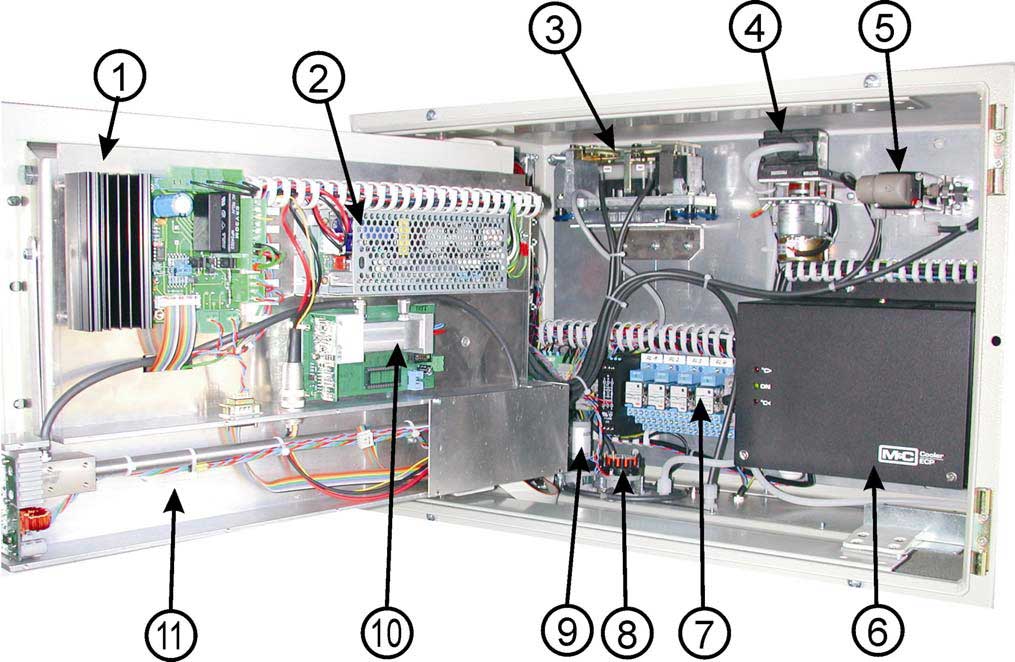

Стационарный газоанализатор SWG 300

Газоотборный зонд
При непрерывном заборе газа для аналитических измерений осуществляется фильтрация газа непосредственно в точке отбора. Таким образом часть необходимого обслуживания системы сконцентрирована в этой точке. Эта технология имеет большое преимущество, так как мелкие и большие фракции пыли выдуваются обратно, что не требует больших затрат на обслуживание. Зонд оборудован керамическим фильтром с нагревом. Такой фильтр устанавливается вне дымохода и при сервисных работах может открываться. Поэтому фильтр можно почистить не вынимая зонд.

Газоотборные шланги с нагревом.
Для предотвращения образования конденсата в шлангах и в фильтре температура дымового газа поддерживается выше точки росы нагреванием шланга и фильтра.

Пробоподготовка
Дымовой газ поступает на охладитель. Влажный газ охлаждается и влага конденсируется. Этим предотвращается последующая конденсация газа, которая могла бы повредить сенсоры. Образовавшийся конденсат выкачивается насосом из прибора. Потом газ проходит через универсальный фильтр и поступает на газовый насос. После насоса установлен фильтр тонкой очистки и расходомер. Расход газа устанавливается в пределах 30-40 л / час. При калибровании прибора (воздухом) или поверочным газом магнитный вентиль переключается на тракт (P1-A) для подачи воздуха или поверочной смеси на сенсоры. На сенсоры в предварительно установленные промежутки времени подается воздух для автоматической установки нуля.
