Газоанализаторы дымовых газов
Для измерения концентрации дымовых газов, в современном электронном газоанализаторе используются электрохимические и инфракрасные (ИК) модули.

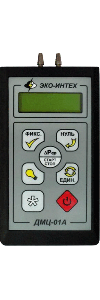

Электрохимический сенсор чаще всего устанавливается в портативный газоанализатор. Концентрация кислорода в анализируемом газе измеряется с помощью 2-х электродного датчика. Попадая в газоанализатор, токсичные газы, такие как: монооксид углерода CO, монооксид азота NO, диоксид азота NO2, диоксид серы SO2, сульфат водорода H2S измеряются с помощью 3-х электродного датчика.
Принцип измерения в электрохимических сенсорах основан на диффузии газов. Сделанный по такой технологии газоанализатор имеет некоторые преимущества - генерируемый электрический сигнал линейный и прямо пропорционален концентрации измеряемого газа (в % или ппм). 3-х электродный датчик состоит из: измерительного, рабочего и сравнительного электродов. Анализируемый газ ( например CO, NO2, H2S, SO2, NO, H2 ), поступая в газоанализатор, с помощью насоса подается на измерительный электрод, на поверхности которого происходит реакция окисления или восстановления. Генерируемый ток измеряется в микроамперах и анализируется электронной частью.

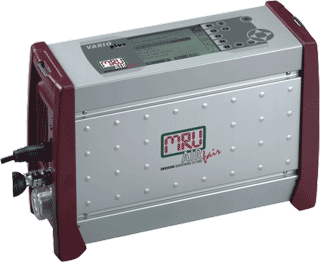

Инфракрасный сенсор, учитывая его габариты и вес, устанавливается в переносной или стационарный газоанализатор. С помощью оптического модуля возможно одновременно измерять концентрации СО, CO2 и HC. Кроме того, возможно измерение высоких концентраций SO2 в диапазонах, превышающих диапазон измерения электрохимических сенсоров SO2. Управляемый источник света производит поток фотонов с длиной волны от 2 до 8 микрон. Полученный луч, проходя через кювету, попадает на приемник. Источник света модулирует ИК луч с частотой 2Гц. Встроенная в стационарный газоанализатор измерительная кювета, с двух сторон имеет линзы, проницаемые для ИК излучения. В качестве приемника используется пироэлектрический детектор с температурной компенсацией.
 Дополнительно обеспечивается компенсация по температуре и барометрическому давлению. Излучение, которое не поглощено анализируемым газом, поступает на детектор. Через кювету проходят 4 оптические оси с ИК излучением (по одной оси на каждый измеряемый компонент и одна для установки нуля). Инфракрасное излучение попадает на пироэлектрический детектор, который генерирует электрический сигнал пропорциональный интенсивности поступившего на него света. Блок фильтров и приемник имеют встроенный обогрев и датчик температуры для поддержания заданной температуры. Сигнал с приемника поступает на электронную часть, где усиливается, преобразовывается и выводится на дисплей в виде значения концентрации измеряемых газов.
|
