Прибор ДМЦ-01М состоит из четырех основных функциональных частей, полупроводникового датчика дифференциального давления, аналого-цифрового преобразователя, микропроцессора и панели управления работой прибора.

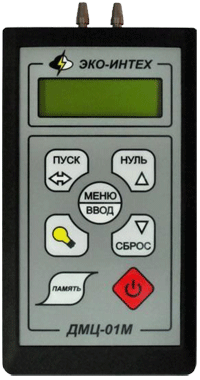

Прибор собран в пластмассовом корпусе, на лицевой стороне которого
расположены жидкокристаллический дисплей и панель с функциональными кнопками управления работой прибора.
Манометр ДМЦ-01М - профессиональный прибор для измерения давления, разрежения и разности давлений газов, а также для определения скорости и расхода газопылевых и воздушных потоков с помощью трубок напорных модификаций НИИОГАЗ и Пито (по ГОСТ 17.2.4.06-90 и ГОСТ 8.361-79). Манометр ДМЦ-01М применяется при технологическом и экологическом контроле выбросов различных производств, контроле вентиляции производственных помещений, аэродинамических исследованиях.
Встроенный микропроцессор обеспечивает установку нуля, измерение и накопление данных по сечению газохода (профиль скоростей в N < 256 точках), расчет локальных скоростей и расхода газа с коррекцией на температуру потока, расчет средних скорости и расхода газа по измеренным точкам.
По заказу прибор может быть оснащен любой из перечисленных ниже опций:
• памятью (31 серия по 64 измерения в каждой) для записи и хранения измеренных значений давления и скорости
• интерфейсом RS-232 для подключения к персональному компьютеру
• каналом ввода температуры для использования в комплекте с трубками напорными модификаций НИИОГАЗ и Пито с закрепленными на них термоэлектрическими преобразователями, что позволяет автоматически вводить поправку по температуре потока, не используя дополнительный термометр.
Этими опциями прибор может оснащаться в любом сочетании, в том числе и всеми одновременно.
Для предприятий теплоэнергетики выпускаются приборы с программой расчета скорости и расхода, адаптированной к требованиям Минэнерго.
Особенности манометра ДМЦ-01М:
• Автоматический расчет скорости и объемного расхода газа в каждой точке измерения с выводом результатов на большой дисплей, снабженный подсветкой (параметры газохода, коэффициент напорной трубки и температура предварительно вводятся в память прибора).
• Автоматическое усреднение значений скорости и объемного расхода по всем измеренным точкам.
• После каждого измерения на дисплее индицируются: значение динамического напора в мм вод. ст. или Па; локальная скорость в данной точке измерения в м/c; средняя скорость в м/с за n измерений; среднее значение расхода газа нм3/ч за n измерений.
Руководство по эксплуатации ДМЦ-01М.
Скачать (pdf, 2855 Kb)
